喷砂房除尘和回砂系统核心部件–离心通风机介绍

喷砂房除尘和回砂系统核心部件就是离心风机,今天简单介绍一下离心风机的命名规则和相关的规格参数,

Ⅰ离心通风机的分类:

1.按压力分类:

(1) 低压离心通风机—风压≤980Pa

(2) 中压离心通风机—风压 980 — 2942Pa

(3) 高压离心通风机—风压2942 — 14710Pa

2.按用途分类:

(1)一般用途离心通风机—用于建筑物的通风换气以及工业炉子的送风,如4-72、4-79、6-23、6-30、9-19、9-26等均属此类。

(2)排尘离心通风机—用于排送含有灰尘的空气,如砂轮磨粒、锯屑、刨花以及气力输送等,如C6-48、C4-73系列均属此类。

(3)煤粉离心通风机—用于热电厂输送煤粉,如M7-29、M9-26等系列均属此类。

(4)锅炉离心引风机—用于热电站和其它蒸汽锅炉送风及排烟,送风的称通风机,排烟的称引风机,如G4-73、Y4-73、Y5-47、Y5-48、GG2-10、GY2-10等系列均属此类。

(5)矿井离心通风机—用于矿井通风换气,结构与一般用途的大型离心通风机基本相同,由于矿井工作条件,风机大都为吸出式,所以在风机进出口都有进气室和节流装置。

(6)防腐离心通风机—用于排送腐蚀性气体,一般根据订货要求将一般用途风机涂上耐酸漆或衬橡胶来满足要求。

(7)防爆离心通风机—用于排送易燃易爆气体,此类风机的叶轮材料大多为金属铝。

(8)高温离心通风机—用于排送温度为250℃以上的气体,主要用于冶金、电站、化工等行业。

(9)其它用途的通风机—为个别专门用途设计的通风机。

离心通风机的全称包括:名称、型号、机号、传动方式、旋转方向、出风口位置等六部分。

1. 型号:由基本型号、补充型号组成,共分三组,中间用短横隔开。基本型号占前两组,用风机最高效率点时的全压系数乘10取其整数和比转数表示。补充型号占最后一组,用风机吸入型式代号(表1)和设计序号表示。

离心通风机型号

离心通风机型号



离心通风机名称代号

离心通风机名称代号

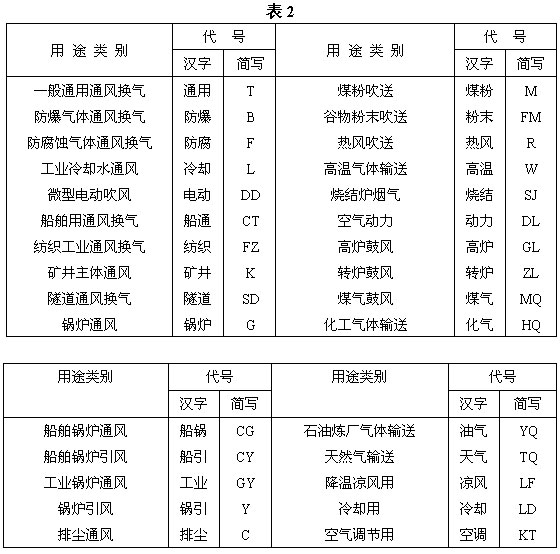

为了区别采用相同的基本型号和用途不同的风机,在基本型号前可冠以用途代号(表2)

2.机号

风机叶轮外径的分米(dm)数表示。

3.传动方式

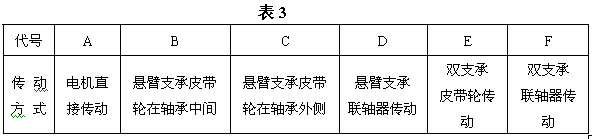

规定为六种型式,用(表3)规定表示:

离心通风机传动方式

离心通风机传动方式

4.旋转方向

风机的旋向分为左、右旋二种,其区分方法是,从传动方向正视叶轮,风机工作时叶轮顺时针旋转的为右旋,反之则为左旋。

5.出风口位置

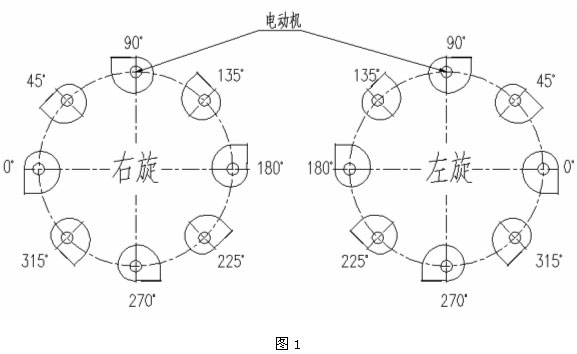

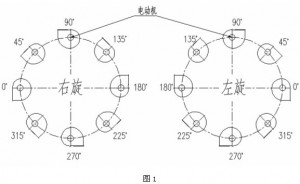

风机的出风口方向一般均制成90°,如用户有特殊要求,可在定单上注明(风机的各种出口角度见图1)。

以下视图均从电机一端正视:

离心通风机旋转方向

离心通风机旋转方向

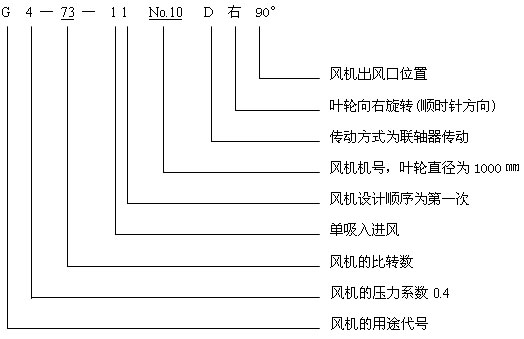

全称举例:锅炉离心通风机 G4-73-11No.10D右90°。

离心通风机举例

离心通风机举例

IV离心风机性能参数:
风机的性能参数主要有流量、压力、功率,效率和转速。另外,噪声和振动的大小也是主要的风机设计指标。流量也称风量,以单位时间内流经风机的气体体积表示;压力也称风压,是指气体在风机内压力升高值,有静压、动压和全压之分;功率是指风机的输入功率,即轴功率。风机有效功率与轴功率之比称为效率。风机全压效率可达90%。
